雷達物位計（液位計）

產品特點：

雷達液位計可以對球罐、臥罐、柱形罐、圓柱椎體罐等的液位進行測量；從罐體功能來說，可以對儲罐、緩沖罐、微波管、旁通管中的液位進行測量；從被測介質來說，可以對液體、顆粒、料漿等進行測量。

產品應用：應用于水液儲罐、酸堿儲罐、漿料儲罐、固體顆粒、小型儲油罐。各類導電、非導電介質、腐蝕性介質。如煤倉、灰倉、油罐、酸罐等

在線咨詢訂購熱線：021-56668993

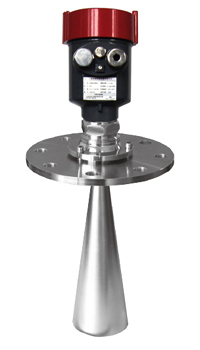

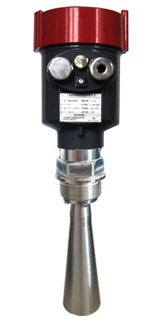

雷達物位計（液位計） YK-LD-YWJ

一.產品概述

適用于各種過程條件復雜的容器、儲罐、料倉等，且不受被測介質物理特性變化影響的外部測量，兩線制技術，適用于防爆場合，非接觸式與連續測量的脈沖型物位計，zui大測量距離70m。

二.產品特點

   ◇ 無盲區，高精度。
   ◇ 不受壓力變化、真空、溫度變化、惰性氣體、煙塵、蒸汽等環境影響。
   ◇ 安裝簡便，牢固耐用，免維護。
   ◇ HART或PROFIBUS-PA通信協議及基金會現場總線協議，標定簡便、通過數字液晶顯示輕松實現現場標定
操作，通過軟件GDPF實現簡單的組態設定和編程。
   ◇ 測量靈敏，刷新速度快。
   ◇ 適用于高溫工況，高達200℃過程溫度，當采用高溫延長天線時可達350℃。

三.產品類型

	導波雷達物（液）位計 可用于連續測量液體及固體粉料、粒料及液體的物位。纜式探頭：主要用于測量液體及固體料位，zui大測量距離35米。桿式探頭：主要用于液體同軸桿式探頭：用于液體可向系統提供以下信號接口：HART，4-20mA；PROFIBUS-PA；現場總線。
	智能雷達物（液）位計 適用于各種過程條件復雜的容器、儲罐、料倉等，且不受被測介質物理特性變化影響的外部測量，兩線制技術，適用于防爆場合，非接觸式與連續測量的脈沖型物位計zui大測量距離70m。

四.雷達液位儀指標

喇叭型雷達液位儀		智能雷達液位儀顯示儀
被測物質	液體、乳狀體、熔融體	顯示形式	6位LED液晶顯示
測量范圍	0-30m	報警形式	聲光雙提示確認后消音繼電器常開觸點輸出
分辨率	1mm	通訊接口	JS口設有RS-232 或RS485標準接口
測量精度	±0.1%	故障診斷提示	可依斷模擬電路故障數字電路故障或通訊故障
工作頻率	10GHz	供電電源	AC220V 50Hz
顯示形式	6位LCD液晶顯示	功耗	≤20V
通訊接口	RS-485標準接口，4-20mA,HART協議接口	環境溫度	0-50℃
介質壓力	常壓高壓≤4MPa	環境相對濕度	≤85%
介質溫度	-40 - +150℃	重量	1.8Kg
環境溫度	-40 - +60℃	外形尺寸	180(寬)×100(高)×(深)
相對濕度	≤100%	開孔尺寸	152(寬)×77(高)
防爆標志	Exd ⅡBT4
供電電源	DC24V±10%
功耗	≤8W
重量	10Kg
外形尺寸	288(長)×175(寬)×316(高)

類別	YK-LD-YWJ51	YK-LD-YWJ52	YK-LD-YWJ53
應 用	過程條件簡單，腐蝕性的液體、漿料、固體比如：水液儲罐/酸堿儲罐/漿料儲罐/固體顆粒/小型儲油罐	存儲或過程容器腐蝕性的液體、漿料、固體比如：水液儲罐/酸堿儲罐/漿料儲罐/固體顆粒小型儲油罐	適應各種存儲容器或過程計量環境，液體、漿料、固體。比如：原油、輕油儲罐、原煤、粉煤倉位、揮發性液體儲罐焦碳料位、漿料儲罐固體顆粒
測量范圍	20米	20米	35米
過程連接	螺紋	法蘭	法蘭
過程溫度	-40-130℃	-40-150℃	-40-250℃
過程壓力	-1.0-3bar	-1.0-20bar	-1.0-40bar
重復 性	± 3mm	± 3mm	± 3mm
精度	< 0.1%	< 0.1%	< 0.1%
頻率范圍	6.8GHz	6.8GHz	6.8GHz
防爆/防護等級	EXiaIICT6/IP68	EXiaIICT6/IP68	EXiaIICT6/IP68
信號 輸出	4…20mA/HART(兩線)	4…20mA/HART兩線)	4…20mA/HART(兩線)

類別	YK-LD-YWJ701	YK-LD-YWJ702	YK-LD-YWJ703
應 用	液體、固體顆粒	液體、固體顆粒	液體
測量范圍	30米	6米	6米
過程連接	螺紋、法蘭	螺紋、法蘭	螺紋、法蘭
過程溫度	-40-250℃	-40-250℃	-40-250℃
過程壓力	-1.0-40bar	-1.0-40bar	-1.0-40bar
精度	±1mm	±1mm	±1mm
頻率范圍	100MHZ-1.8GHZ	100MHZ-1.8GHZ	100MHZ-1.8GHZ
防爆/防護等級	EXiaIICT6/IP68	EXiaIICT6/IP68	EXiaIICT6/IP68
信號 輸出	4…20mA/HART(兩線)	4…20mA/HART(兩線)	4…20mA/HART(兩線)

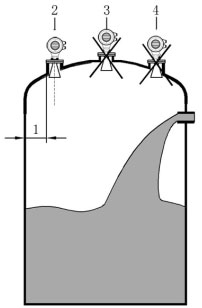

安裝說明

推薦距離（1）墻至安裝短管的外壁：
離罐壁為罐直徑1/6處，zui小距離為200mm。
不能安裝在入料口的上方（4）。
不能安裝在中心位置（3），如果安裝在中央，會產生多重虛假回波，干擾回波會導致信號丟失。
如果不能保持儀表與罐壁的距離，罐壁上的介質會黏附造成虛假回波，在調試儀表的時候應該進行虛假回波存儲。

anzhuang8

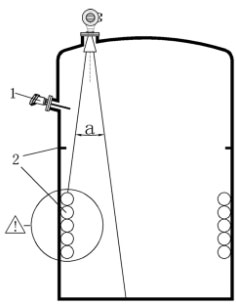

罐內安裝

    在信號波束內，應避免有如下安裝物（1）：例如限位開關，溫度傳感器等。
    對稱裝置（2），如真空環，加熱線圈，擋板等等。
    如果罐內有（1）（2）干涉物件，應采用導波管進行測量。

安裝選擇

    天線尺寸：天線越大，波束角越小，干擾回波將越弱。
    天線調整：將天線調整到測量位置。
    導波管：導波管用來避免干擾回波。

anzhuang8

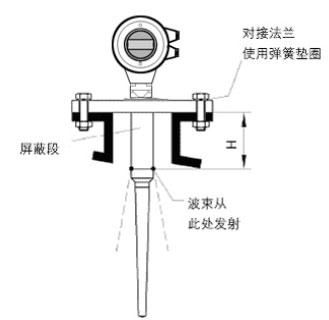

罐內安裝1

    雷達天線不可向罐壁傾斜。
    為了使溫度影響zui小化，在對接法蘭的連接處須使用彈簧墊圈。
    桿式天線須伸出安裝短管。
    垂直放置桿式天線，不要讓雷達束指向罐壁。

anzhuang8

罐內安裝2

    雷達天線不可向罐壁傾斜。
    喇叭天線須延伸出安裝短管，否則應使用天線延伸管。
    喇叭天線須調整至垂直，不要讓雷達束指向罐壁。

anzhuang8

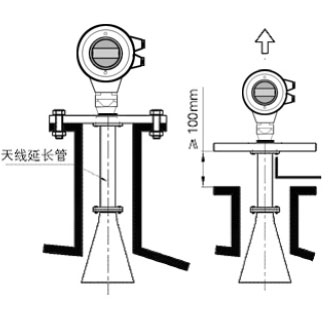

安裝短管較長時使用天線延伸管

當喇叭長度小于安裝短管長度時，應使用天線延伸管。
如果喇叭直徑大于安裝短管的直徑，包括延伸管在內的天線需要從容器里面安裝，并將儀表抬高。選擇延伸管使儀表至少抬高100mm。

anzhuang8

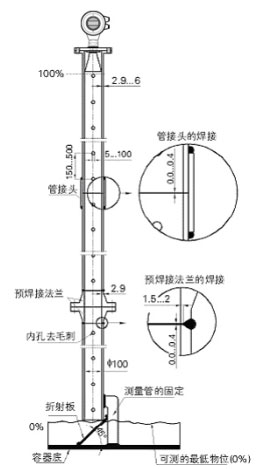

導波管內安裝

    雷達傳感器通過導波管或旁通管進行測量，測量管起到導波作用。下面是一個測量管（導波管的構造圖）
    測量管內壁須平滑，如果可能的話測量管的內徑需要與喇叭口的直徑相符，請使用縱伸焊接的不銹鋼管。可以通過預先焊接的法蘭盤或焊接頭延長測量管。

須注意：

     焊接時，不能產生凸點或凸緣。將法蘭和測量管對齊固定，然后焊接。焊接不要穿透測量管管壁,管內壁須保持平滑，一定要小心的除去焊縫和不平滑的地方，否則會造成很強的虛假回波。

anzhuang8

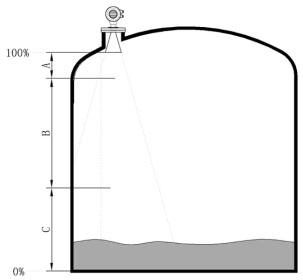

測量條件
注意事項
    測量范圍從波束觸及罐低的那一點開始計算，但在特殊情況下，若罐低為凹型或錐形，當物位低于此點時無法進行測量。
    若介質為低介電常數當其處于低液位時，罐低可見，此時為保證測量精度，建議將零點定在低高度為C 的位置。
    理論上測量達到天線尖端的位置是可能的，但是考慮到腐蝕及粘附的影響，測量范圍的終值應距離天線的尖端至少100mm。
    對于過溢保護，可定義一段安全距離附加在盲區上。
    zui小測量范圍與天線有關。
    隨濃度不同，泡沫既可以吸收微波，又可以將其反射，但在一定的條件下是可以進行測量的。

測量范圍超出的動作
當測量范圍超出時，儀表輸出為22mA電流。

材料檢驗

產品質量，我們從源頭抓起。

生產中檢驗

每個環節我們都注重品質的保證。

成品檢驗

確保每一款產品都能為您創造價值。
