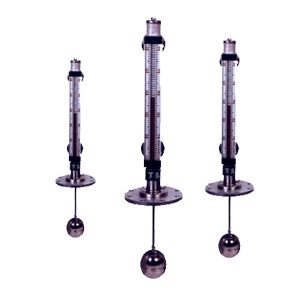

頂裝式磁翻板液位計
產品特點：
頂裝式磁翻板液位計，適用于測量各種不便于側面安裝液位計的容器，特別是地下貯槽內的液位測量。
產品應用：廣泛適用于石油、化工、冶金、電力、輕工及醫藥等行業和部門。
.jpg)
一.產品概述
YK-UZ-D頂裝式磁翻板液位計適合各種地下儲罐及側面不宜開口的容器的液位測量。產品可以做到高密封、防泄漏，由于液體介質與指示器隔離，測量液位可靠、耐用。
YK-UZ-D頂裝式磁翻板液位計根據浮力原理和磁性耦合作用原理工作的。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的磁鋼通過磁耦合傳遞到現場指示器，驅動紅白翻柱轉180°，當液位上升時，翻柱由白色轉為紅色，當液位下降時翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。
YK-UZ-D頂裝式磁翻板液位計適合容器內液體的液位、界位的測量，除現場指示，還可配遠傳變送器、報警(控制)開關，指示功能齊全。指示新穎，讀數直觀、醒目，觀察指示器的方向可根據用戶需要改變角度。測量范圍大，不受儲槽高度限制，指示機構與被測介質隔離，因而密封性好，可靠性高。結構簡單，安裝方便，維護費用低。
二、技術參數：
測量范圍：150～8000mm
工作壓力：2.5MPa；4.0MPa；6.3MPa
工作溫度: -20～100℃；-20～200℃；0～400℃
精確度:±10mm
介質密度: 0.5～2.0g/cm3
介質密度差: ≥150kg/m3(測量界位)
環境振動：頻率≤25Hz 振幅≤0.5mm
跟隨速度: ≤0.08m/s
介質粘度: ≤0.4Pa.s,對于粘度大的介質或測量溫度低時易結晶的介質,
可選用加熱夾套型液位計
過程連接:頂裝式安裝法蘭:≥DN80,PN2.5
法蘭標準:HG20592～20635-97其它法蘭標準請用戶注明。
材質：旁路管：1Cr18Ni9Ti;304;316L
浮子：鈦
三、頂裝式磁翻板液位計選型表：
|
YK-UZ-D |
磁浮子翻板式液位計 |
|||||||
|
代 號 |
顯示方式 |
|||||||
|
517 |
就地翻板顯示 |
|||||||
|
518 |
就地翻板顯示+4～20mA遠傳 |
|||||||
|
|
代號 |
安裝方式 |
||||||
|
無 |
側裝式 |
|||||||
|
D |
頂裝式 |
|||||||
|
|
代號 |
液位計類型 |
||||||
|
無 |
基型 |
|||||||
|
W |
保溫型 |
|||||||
|
J |
防腐型 |
|||||||
|
S |
防霜型 |
|||||||
|
Z |
保溫防腐型 |
|||||||
|
Y |
頂裝防腐型 |
|||||||
|
|
代號 |
報警控制 |
||||||
|
0 |
無報警 |
|||||||
|
1 |
帶上限報警 |
|||||||
|
2 |
帶下限報警 |
|||||||
|
3 |
帶上下限報警 |
|||||||
|
|
代號 |
浮子材質 |
代號 |
本體材質 |
||||
|
P |
不銹鋼 |
P |
不銹鋼 |
|||||
|
L |
防銹鋁 |
L |
防銹鋁 |
|||||
|
T |
鈦 |
T |
鈦 |
|||||
|
S |
PVC塑料 |
S |
PVC塑料 |
|||||
|
F |
氟塑包裹 |
F |
氟塑管 |
|||||
|
|
|
PF |
內襯四氟 |
|||||
|
|
|
PP |
內襯丙烯 |
|||||
|
|
|
PE |
內襯乙烯 |
|||||
|
|
代 號 |
待標明的數據 |
||||||
|
B1 |
標注法蘭標準、通徑、壓力等級 |
|||||||
|
B2 |
標注實際操作溫度 |
|||||||
|
B3 |
標注實際操作壓力 |
|||||||
|
B4 |
標注測量介質的密度 |
|||||||
|
B5 |
標注訂貨長度，或提供法蘭間距 |
|||||||
|
|
|
|
|
|
|
|
||

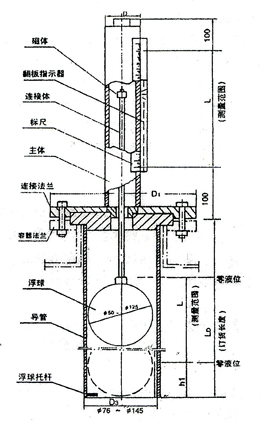

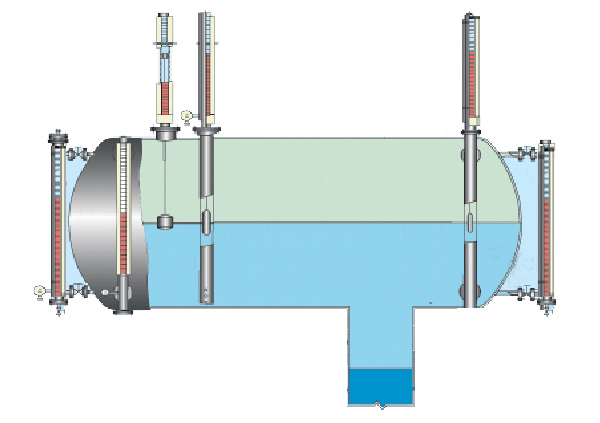

四、頂裝式磁翻板液位計尺寸圖與安裝示意圖：
|
|
|
||||||||
